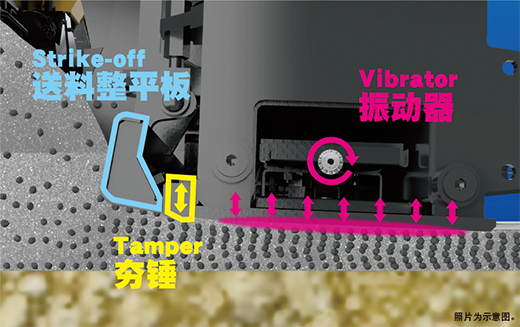

熨平板采用送料整平板+夯锤+振动器组合的住友技术夯实系统。位于前方的送料整平板在对材料进行排列和预压实的同时,把排列好的材料顺畅地输送至夯锤和振动器,从而实现高压实度和高平坦性的高质量摊铺。

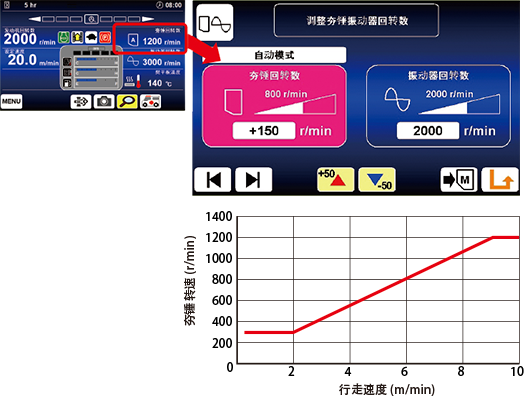

在施工过程中,当选择夯锤转速自动设定功能时,系统会根据行走速度自动设定夯锤转速,可实现更精确的摊铺作业。

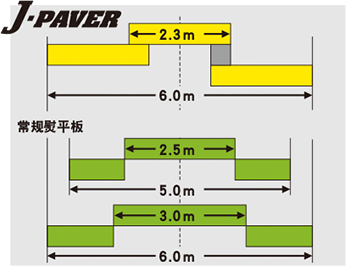

杰平霸熨平板采用住友技术的三联伸缩式熨平板,可在2.3~6m之间自由伸缩。摊铺宽幅可一键式调节,可实现高精度施工。新构造的高刚性熨平板降低了扭曲变形程度,实现了更为优秀的摊铺品质。
通常需要用到不同机器进行施工的摊铺宽幅,在杰平霸2360仅需一台即可完成。

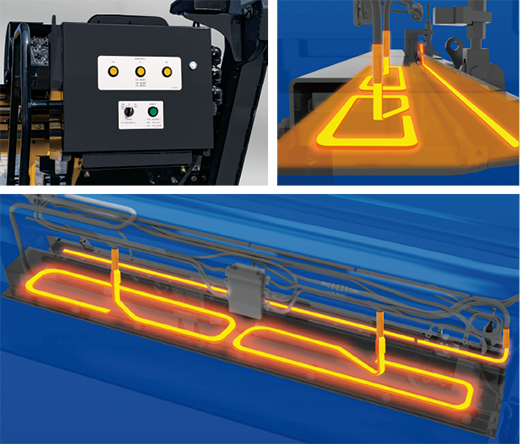

采用了节能型的电加热方式。同时实现了理想的加热性能与维护保养便利性。采用了扁平化的加热丝,使熨平板底板的加热性能得到了大幅提升。加热到设定温度的时间与 旧型机(8型机)相比缩短了30%,作业准备更快捷。

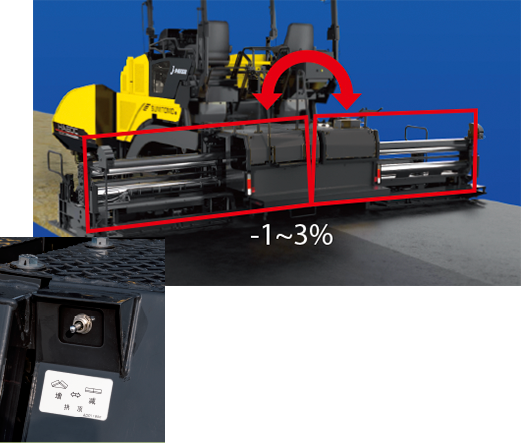

熨平板采用的是液压式动力拱顶装置。一键调节拱顶,方便快捷。施工中遇到需要连续操作的山路等施工现场时可以发挥高效的作业效率。

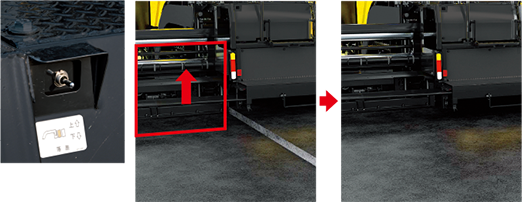

采用了能够方便快速调节落差的一键落差调节开关装置。可以控制由于摊铺厚度变化而导致出现的落差,从而实现均匀摊铺。即便是摊铺厚度急剧地发生变化,也可以通过 落差开关方便快速地进行落差调节,确保摊铺效果。

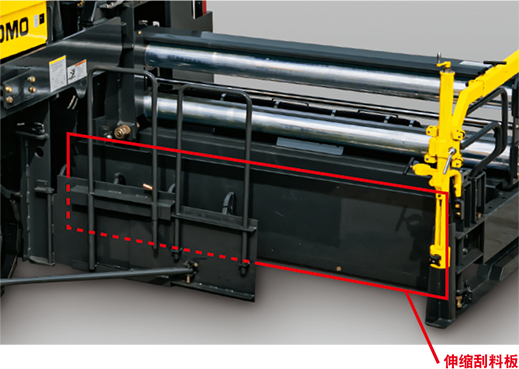

伸缩刮料板可与后熨平板联动调节,更便于调节沥青材料的堆积量。同时,沥青材料也可顺畅送达熨平板端部。
在同级别机型中,住友采用了大口径的导管,确保了熨平板的高刚性并极大抑制了伸缩时的扭曲变形量,进而能够获得稳定的摊铺精度。熨平板部位采用了住友技术 EMS(易保养系统)衬套,通过减少磨损量,防止因晃动而产生扭曲变形。

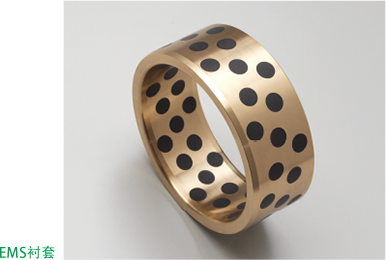

熨平板导管采用了住友技术的EMS衬套,能够有效抑制磨损。在防止因磨损导致的晃动产生的同时,能够延长使用寿命,确保高可靠性。

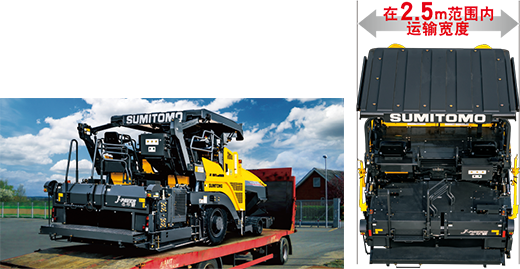

杰平霸熨平板宽度在整车运输时可缩至2.5m以内以灵活应对各种施工现场。运输宽度缩小更有利于运输的便利性。
油箱容量与旧型机(8型)相比提升了20%。提升了满油时的连续作业时间,降低了加油的频率。

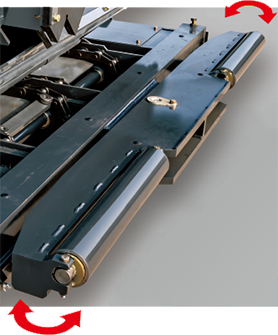

采用了摇动式推辊,提升了倾倒沥青材料时料车与摊铺机的接驳便利性。可前后3度移动,降低了前轮的负担。除了在弯道时可以更为顺畅的推动料车外,也可防止沥青材料的溢出。

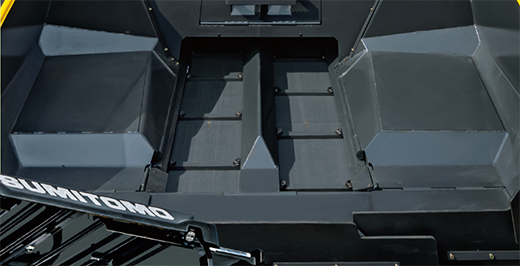

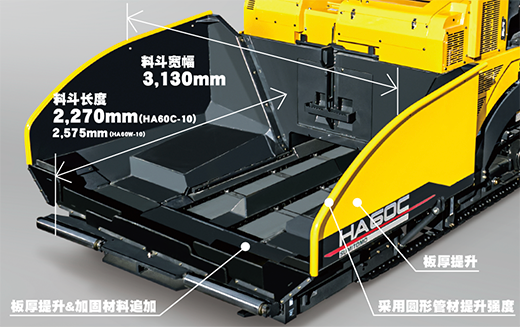

通过采用在料斗端部使用圆形管材、提升料斗板厚、底板追加加固材料等措施,大幅提升了料斗强度。与料车接驳时更为让人放心。
*料斗长度为料斗后端部至推辊前端部位的长度。

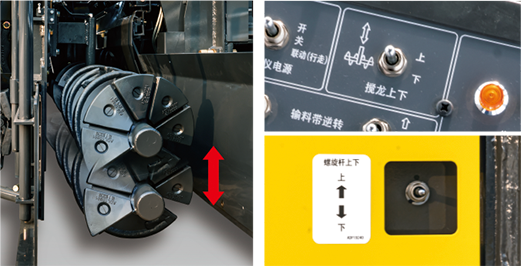

在施工过程中坐在座椅上即可轻松调节搅龙升降。
(调整范围150mm)
在施工过程中坐在座椅上即可轻松调节搅龙升降。
(调整范围150mm)

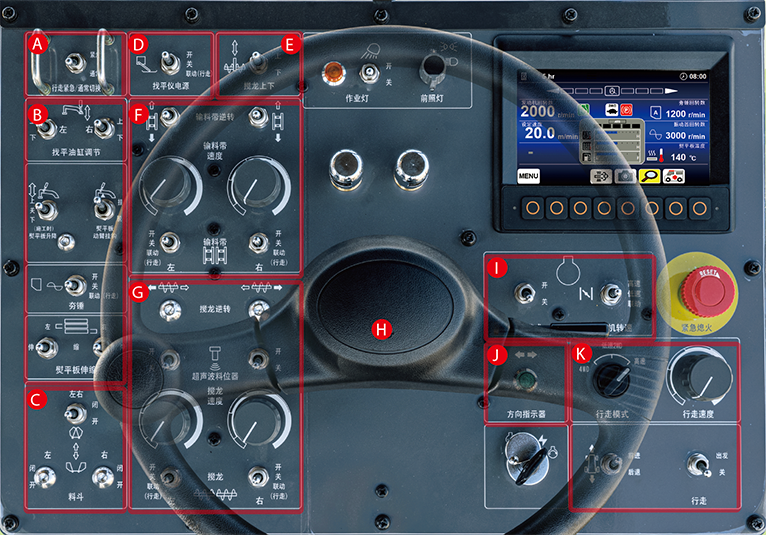

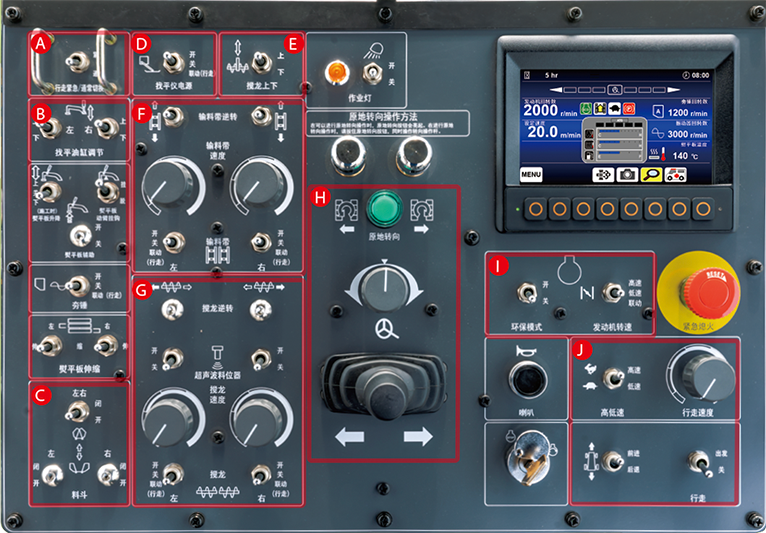

充分考虑到使用便利性的全新设计的操控面板配置有彩色主显示屏,使操控更为舒适。即使万一熨平板上的操控盒集中控制功能损坏时,也可通过驾驶室的操控面板进行操作。
- A 紧急行走控制
- B 熨平板操作
- C 料斗操作
- D 自动找平模式
- E 搅龙高度调整
- F 输料带控制
- G 搅龙控制
- H 转向控制
- I 发动机控制
- J 行走控制

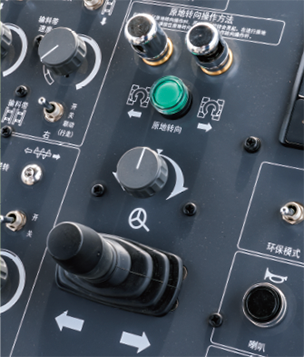

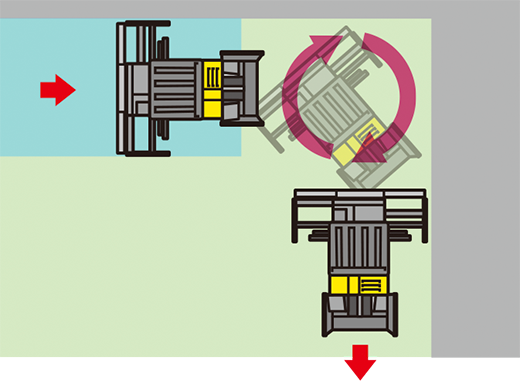

原地旋转功能使机器在狭窄场地的施工变得更容易。在铺装完结处也可以顺利铺装边角路面,并可以横向撤出机械,提高工作效率。
当操作方向杆在摊铺作业过程中发生操作错误时,可自动回归中立位置。在弯道施工操作时,可实现精细转向调整。
通过新的反馈控制方式,尽可能控制直线行走的误差,减少了烦琐的转向修正操作。施工过程中系统常时监测左右的负载状况,当单侧沥青材料堆积较多时也可自动保持直行和设定速度。

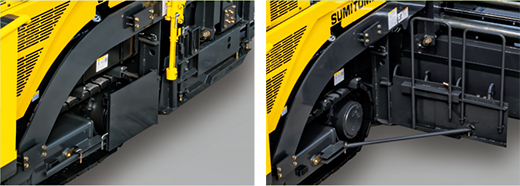

挡板可配合搅龙打开关闭,提升沥青材料的输送效率。挡板为折叠式,可方便收纳。

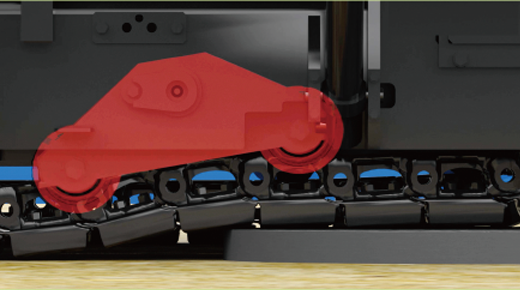

履带的下部辊轮为滑动式,可吸收井盖等路面上的凹凸不平。拥有优秀的接地性能,提升了施工平坦性。

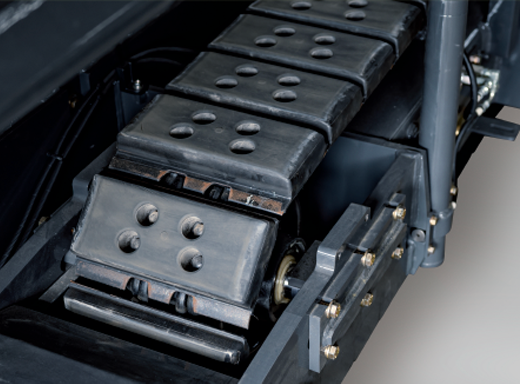

履带板上安装有橡胶块,行走时不会损伤原有路面。链轨采用了耐用性高的抗压构件。
全新设计的操作台上配置了全彩色的主显示屏,追求更舒适的操作性。即使万一熨平板边控盒集中控制出现故障时,也可通过驾驶台的操作面板进行操作。
- A 紧急行走控制
- B 熨平板操作
- C 料斗操作
- D 自动找平模式
- E 搅龙高度调整
- F 输料带控制
- G 搅龙控制
- H 转向控制
- I 发动机控制
- J 行走控制

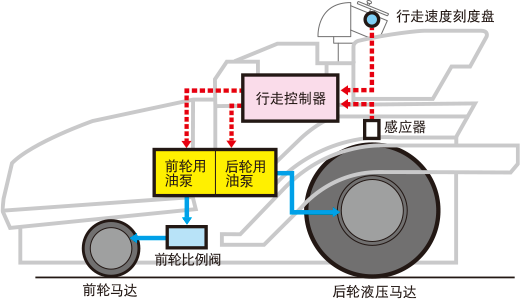

通过平行驱动方式,可以防止前轮打滑,实现机器的顺利起步。另外,通过速度反馈系统,可以避免沥青的负荷影响,维持稳定的行走速度。

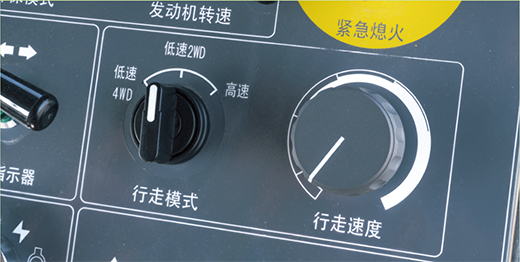

●高速
适用于进场和退场的行走模式,该模式下可自动变速。行走速度为0~15km/h(前进时。后退时为0~8km/h)
●低速2WD
适用于摊铺速度的行走模式,为后轮驱动模式。行走速度为1.5~20m/min
●低速4WD
适用于摊铺速度的行走模式,为动力强劲的4轮驱动模式,行走速度为1.5~20m/min
行走马达内藏于左右轮胎内。与链条驱动所不同,通过马达内藏于左右轮胎内可以避免行走反冲现象,结合4WD驱动系统,能够实现平稳的起步和停止。

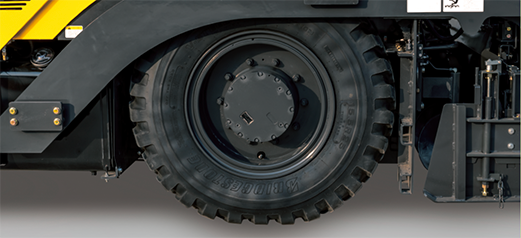

采用了高刚性的子午线轮胎,可以最大程度抑制后轮处的荷重变化。在保证耐久性的同时也具有非常优秀的黏着力。

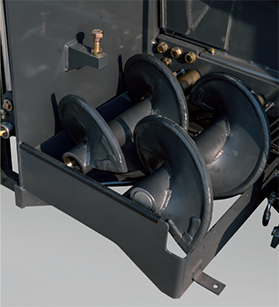

在前轮后方(左右)设置了延长搅龙放置架。

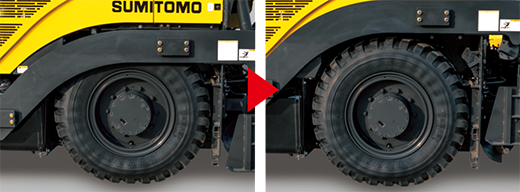

后轮爆胎时,无需拆下熨平板或熨平板小臂即可更换轮胎。更换轮胎时,只需把熨平板抬升油缸及水平油缸升到最高即可进行更换。

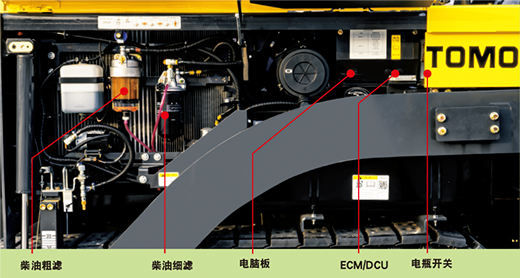

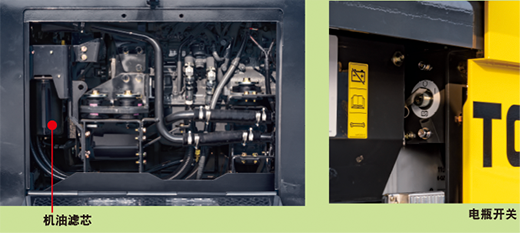

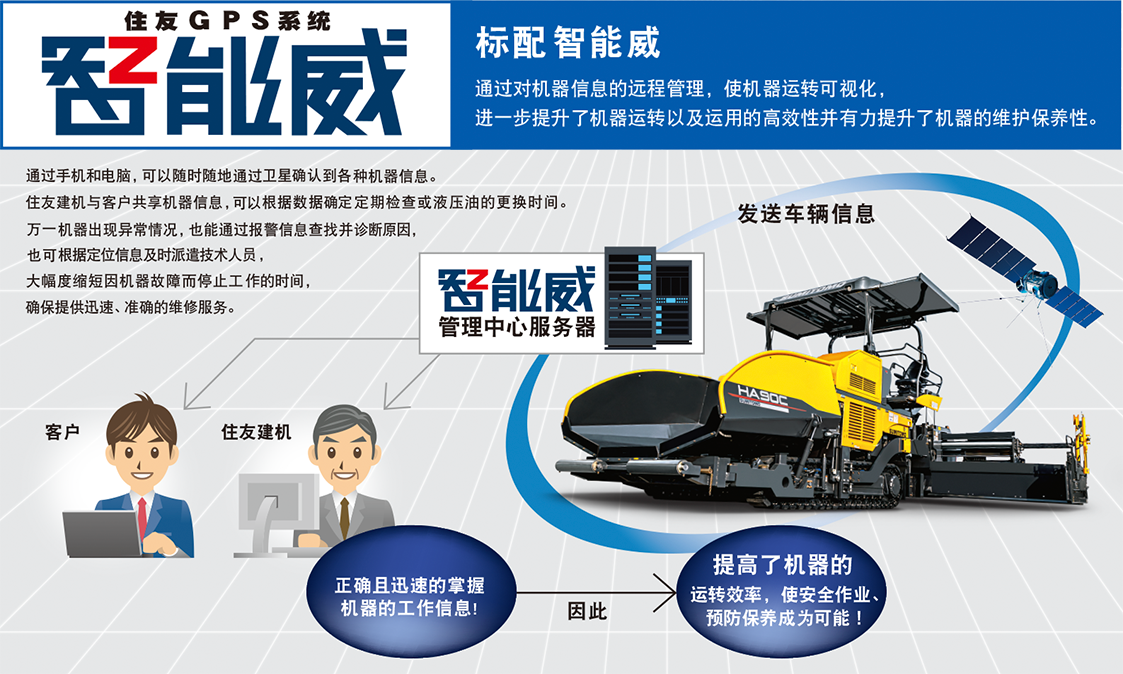

使用频度高的需点检部件都集中设置在机器侧边,点检保养更便捷,能够更好的对机器进行日常管理。另外,料斗内也设有踏板,便于进行发动机室内的保养。保险丝盒设置在座椅下方。

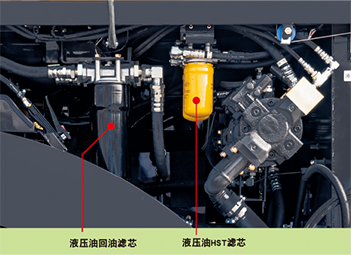

●液压油滤芯
液压油滤芯类都集中在主机右侧,都设置在易于进行更换作业的位置。
●冷却装置
散热器、液压油冷却器、中冷器等冷却装置都集中在主机左侧,在采取并列布局提高冷却性能的同时,散热器还可拆卸,便于清扫。

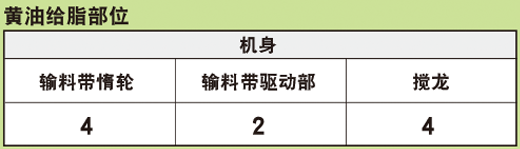

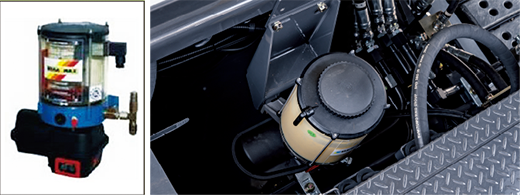

标配集中润滑装置,能自动给主机打黄油,省时省力。集中润滑装置安装在驾驶座附近,黄油添加也很简单。

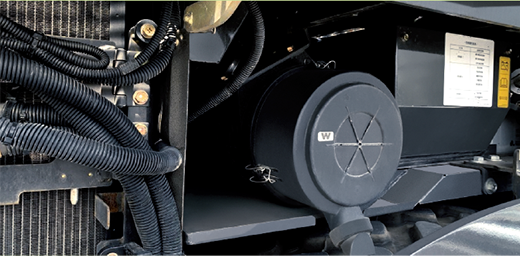

变更空滤安装位置,无需工具即可进行空滤的清扫和更换,更简单便捷。

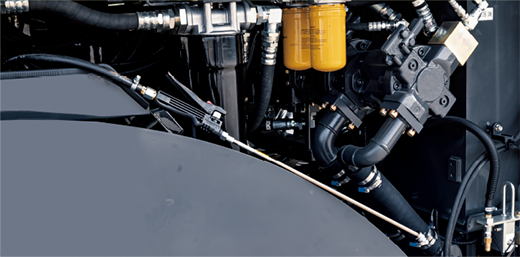

采用新的高流量型洗净装置。主机左右两侧都设有接口,柴油喷洒沥青洗净等作业效率更高。

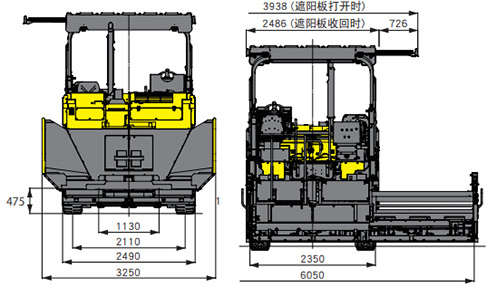

HA60W-10 | |||
---|---|---|---|
摊铺能力 | 摊铺宽度 | 2.3~6.0 m 无级伸缩 | |
摊铺厚度 | 10~300 mm | ||
摊铺速度 | 1.5~20 m/mim | ||
料斗容量 | 13 ton | ||
拱顶度比例 | 1~3(Hyd.) | ||
整机 | 质量 | 15260 kg | |

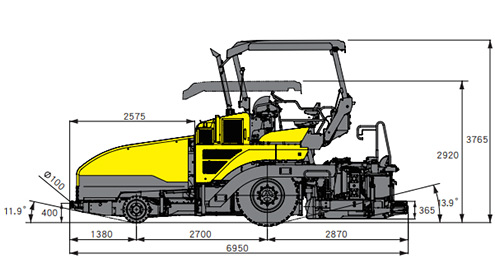

全长 | 6950 mm | ||
全宽(运输时) | 2490 mm | ||
全高(带遮阳篷) | 3765 mm | ||
运输时高度(带遮阳篷) | 2920 mm | ||
轴距 | 2700 mm | ||
履带宽度 | - | ||
轮胎 | 前轮22x14x16(实心轮胎)后轮15.5R25 | ||
传送带系统 | 驱动形式 | 液压(左右单独驱动) | |
有效宽度x列 | 400 mm x 2 | ||
速度 | 0~15.9 m/mim | ||
螺旋叶片 | 尺寸 | 直径330 mm 螺距300 mm | |
回转数 | 0~82 mim-1 | ||
熨平板系统 | 型号 | JP 2360 杰平霸 | |
加热装置 | 电加热 | ||
夯实系统 | 形式 | 液压夯锤/振动器 | |
振动器振动数 | 3000 rpm | ||
夯锤回转数 | 1200 rpm | ||
落差调节方式 | 液压调节 | ||
伸缩式挡板调节方式 | 液压调节 | ||
行走系统 | 形式 | 轮胎式 | |
行走驱动方式 | 前轮液压马达/后轮液压无级变速器 | ||
刹车形式 | 自动刹车 | ||
移动速度 前 / 后 | 0~15 / 0~10 km/h | ||
发动机 | 生产厂家型号 | 五十铃 4JJ1X(符合中国国家第四阶段) | |
总排气量 | 2999 cc(4缸) | ||
额定输出 | 83.2/2200 kW/min-1(113.1 hp) | ||
燃料油箱容量 | 170 L | ||
电气系统 | 24V |
